輸入通道

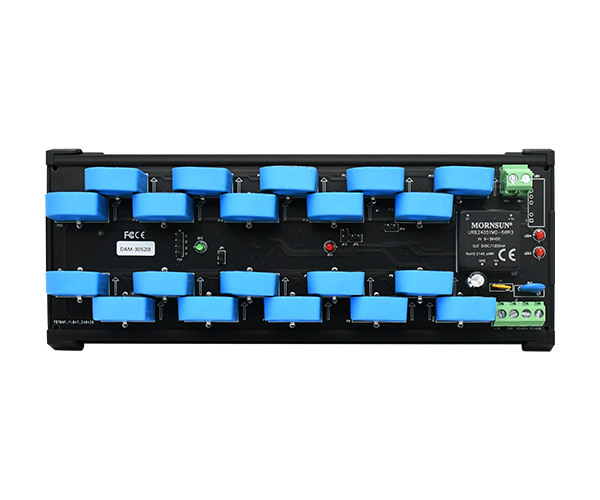

DAM-30520：20路電流輸入，1路電壓輸入

DAM-30520I：20路電流輸入

輸入類型

交/直流電流、交/直流電壓

電流量程

直流電流：-5～5A、0～5A、-5～0A、-10～10A、0～10A、-10～0A、

-15～15A、-25～25A、

交流電流：0～5A、0～10A、0～25A

（模塊量程可定制。例：DAM-30520I DC-10A 量程為直流電流±10A）

電壓量程

直流電壓：-10～10V、0～10V、-30～30V、0～30V、-50～50V、0～50V、

-100～100V、0～100V

交流電壓：0～10V、0～35V、0～50V、0～100V

（模塊量程可定制。例：產品型號：DAM-30520 直流：0~±10A/0~±30V。

即此模塊量程為直流電流±10A，直流電壓±30V）

精度等級

5A以下的電流量程精度1%

5A、10A、15A、25A 電流量程精度2%

30A電流量程精度5%

電壓精度為1%

采樣周期注1

采集周期40ms~1000ms可選，默認每400ms 采集1次

分辨率

16位

輸入阻抗

電壓量程10V為123.5kΩ/V

電壓量程30V為321.5kΩ/V

電壓量程35V為421.5kΩ/V

電壓量程50V為601.5kΩ/V

電壓量程100V為1099.5kΩ/V

電流通道0Ω

電流通道隔離電壓

4000VAC

其他

通訊接口

RS485

數據通信速率注2

1200～115200bps，通過上位機軟件進行選定設置

1200bit/s:  1HZ
2400bit/s： 3HZ
4800bit/s： 6HZ
9600bit/s： 12HZ
19200bit/s：20HZ
38400bit/s：40HZ
57600bit/s：60HZ
115200bit/s: 90HZ

電流穿孔孔徑

8.5mm

看門狗

軟件看門狗

供電電壓

+18～36VDC

電源保護

電源反向保護

功耗

6W @ 24VDC

操作溫度

10℃～＋50℃

存儲溫度

-40℃～＋80℃
