1.案例背景
工業聲學故障檢測在現代工業生產中至關重要,對保障設備穩定運行、提升生產效率、降低維修成本意義重大。在各類工業場景里,從精密機床、汽輪機的故障診斷、風機的狀態監測,都離不開該技術的支撐。
在聲學故障檢測中,高靈敏度小麥克風憑借出色的收音性能占據重要地位。設備運行時哪怕僅1分貝的細微聲音波動,都可能是故障萌發的早期信號 —— 這種微小變化對診斷結果的準確性而言,常常具有決定性意義。
以下從信號采集與傳輸兩個維度,針對不同類型的聲音振動傳感器提供具體解決方案:
2.解決方案
IEPE 類型聲音振動傳感器

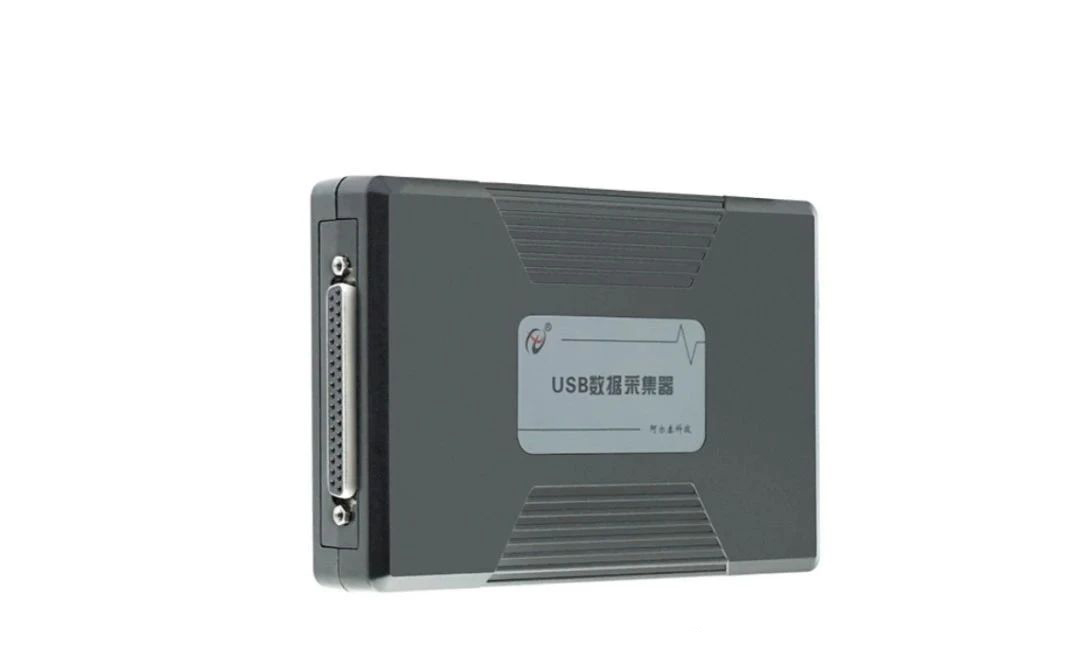

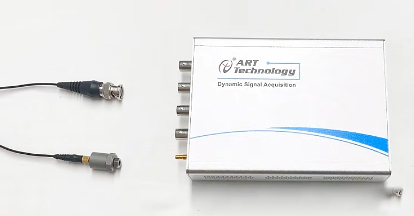

方案一:專用聲音振動采集卡(USB8830)
該方案采集卡自身配備IEPE(4mA)激勵源,可以在采集的同時為此類傳感器提供供電。
核心優勢在于24位高分辨率、2.5MHz高采樣率,能夠敏銳捕捉設備運行中極其微弱的聲學信號,并滿足動態信號測試,實現精準識別早期故障特征。
不過也正是因?yàn)槠鋵I(yè)測試測量領域的地位,以及較高采集參數指標,采購成本也隨著增加。

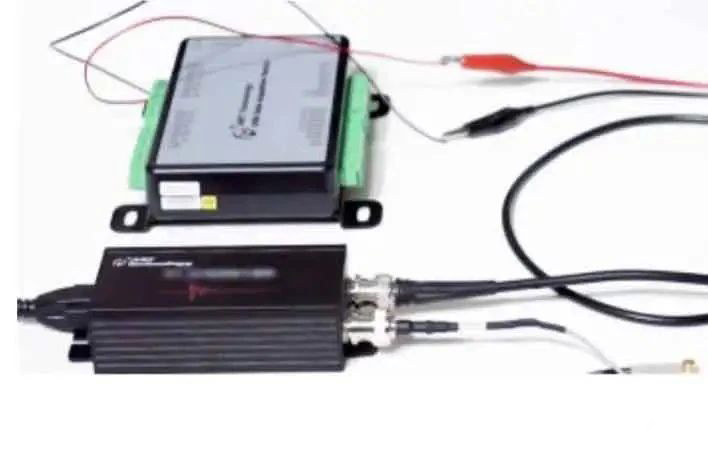

方案二:經濟型采集搭配
(IEPE激勵源+ 無激勵源同步電壓采集卡)
本方案專為對信號采集精度要求不高、預算有限的用戶設計,旨在提供一套經濟實用的動態信號采集解決方案。通過搭配IEPE激勵源與無激勵源采集卡,滿足基礎監測需求,同時顯著降低系統成本。
IEPE激勵源
為IEPE型傳感器提供恒流激勵,確保傳感器正常工作。
無激勵源同步電壓采集卡
適中的采樣率和分辨率,為經過激勵源輸出電壓信號進行采集,適用于對信號精度要求不高的場景,如一般振動監測、噪聲檢測等。
外供電類型聲音振動傳感器
方案:無激勵源同步電壓采集卡
該方案采用獨立外供電的麥克風,無需依賴采集卡供電,可直接接入外部電源(如直流電源適配器等,搭配通用電壓采集卡可直接接入現有數據采集系統,無需額外配置。其適配性較強,相比上面兩種方案,此方案價格更經濟。
綜上所述,三種方案各具優勢:高精度方案適用于專業測試領域,經濟型方案兼顧成本與性能,外供電方案則提供了靈活的供電選擇和更高的適配性。用戶可根據實際需求、預算及應用場景選擇合適的方案,以實現高效、可靠的工業聲學故障檢測。
