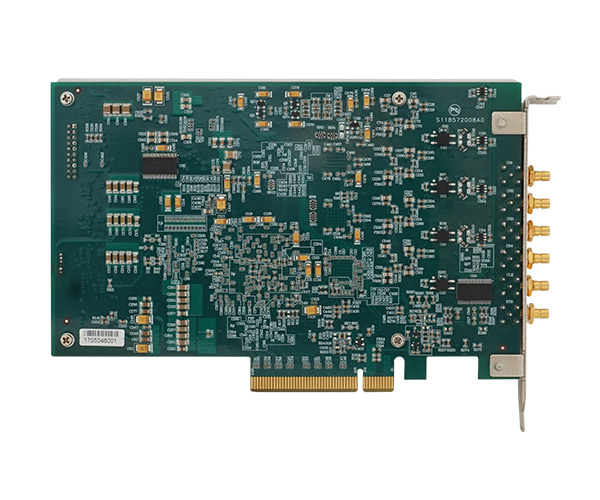

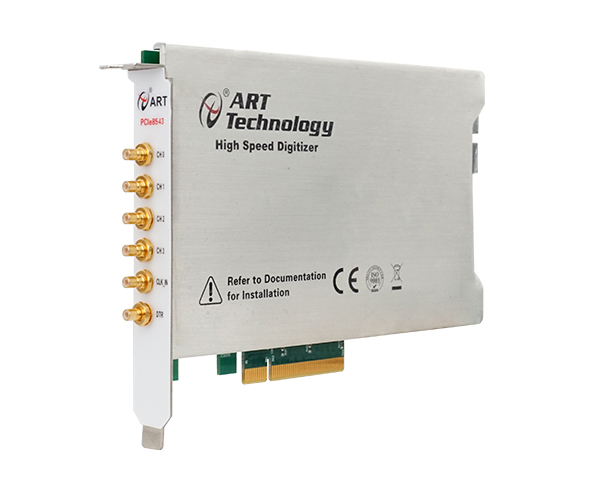

PCIe8543B數據采集卡
產品簡介：4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s
產品附件：
- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 12位（Bit） | |
輸入通道 | 4路單端 | ||
輸入量程 | ±5V、±1V | ||
采樣率 | 高達40MHz | ||
采樣方式 | 同步采樣 | ||
| 存儲器深度 | 板載256MB DDR3 SDRAM | ||
校準方式 | 軟件自動校準 | ||
耦合方式 | 直流耦合、交流耦合 | ||
觸發源 | 軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） | ||
ATR輸入源 | 從AI0~AI3的任一通道輸入 | ||
觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | |
DTR輸入范圍 | 標準TTL點平 | ||
輸入阻抗 | 1MΩ（50Ω可定制） | ||
帶寬 | 20MHz | ||
時鐘源 | 內時鐘、主卡10M、外時鐘、外部參考時鐘 | ||
外時鐘輸入范圍 | 10MHz~40MHz，幅值為500mVpp~5Vpp | ||
| 數據存儲 | 可搭配PCIe-SSDM2X存儲模塊實現高達320MB/s實時數據流盤 | ||
