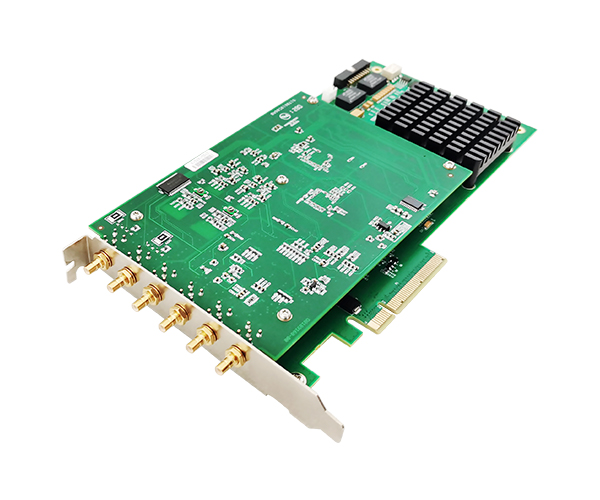

PCIe8916A高速采集卡
產品簡介:AD:單端2路同步  每路250M 16位 板載2GB內存 量程±1V;支持連續采樣、有限點采樣  帶寬250M, 通道可任意配置
可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤
產品附件:
- 產品詳情
 - 相關產品

產品特點  | PCI Express2.0 ×8 接口  | |
板載2GB內存  | ||
SMB-1路外部時鐘輸入接口,SMB-1路時鐘輸出接口  | ||
SMB-1路外部數字觸發信號輸入接口,SMB-1路觸發信號輸出接口  | ||
全自動校準  | ||
支持連續采樣和有限點采樣  | ||
通過系統同步觸發總線接口實現多模塊之間同步  | ||
AI模擬量輸入  | 通道數  | 2通道  |
ADC分辨率  | 16Bit  | |
輸入量程  | ±1V  | |
輸入阻抗  | 50?  | |
耦合方式  | 直流耦合、交流耦合(可程控配置)  | |
模擬帶寬(-3dB典型值)  | 250MHz  | |
觸發源  | 軟件觸發、模擬觸發、數字信號觸發、同步信號觸發  | |
觸發模式  | 后觸發、硬件延時觸發  | |
數據存儲  | 可搭配PCIe-SSDM2X存儲模塊實現高達1000MB/s實時數據流盤  | |
