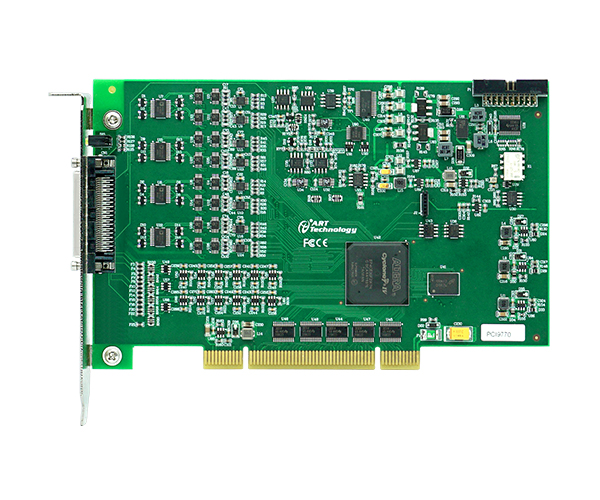

PCI9770/1 (A/B)多功能采集卡
產品簡介：8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O及2/1通道多功能計數器。
產品附件：mini68芯 單排 即：A68D-VHDCI
- 產品詳情
- 相關產品
型號 | AD | DA | CTR | DIO | ||||
分辨率 | 通道 | 采樣率 | 分辨率 | 通道 | 采樣率 | 通道 | 通道 | |
PCI9770 | 16 | 8 | 2MS/s | 16 | 2 | 2MS/s | 2路 | 24路 |
PCI9770A | 16 | 8 | 1MS/s | 16 | 2 | 1MS/s | 2路 | 24路 |
PCI9770B | 16 | 8 | 500KS/s | 16 | 2 | 500KS/s | 2路 | 24路 |
PCI9771 | 16 | 4 | 2MS/s | 16 | 2 | 2MS/s | 1路 | 16路 |
PCI9771A | 16 | 4 | 1MS/s | 16 | 2 | 1MS/s | 1路 | 16路 |
PCI9771B | 16 | 4 | 500KS/s | 16 | 2 | 500KS/s | 1路 | 16路 |
AI模擬量輸入 | 采樣范圍 | ±10V、±5V、±2V、±1V |
采集方式 | 同步采集 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 8K字（點）FIFO | |
觸發源 | 軟件強制觸發、模擬量觸發、外部數字量觸發、AI首通道觸發 | |
AO模擬量輸出 | 采樣范圍 | ±10V |
存儲器深度 | 8K字（點）FIFO | |
生成模式 | 單點（按需）生成、有限點生成、連續生成 | |
通道輸出模式 | 同步輸出 | |
CTR計數器 | 計數器位數 | 32 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
采樣方式 | CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DI/O | 通道數 | 8路支持帶緩存DIO（P0.<0..7>） |
PFI通道 | 16路/8路 | |
配置方式 | 程控I/O方向與狀態 | |
DIO存儲器深度 | 2K點FIFO | |
軟件自動校準 | ||
支持多卡同步 | ||
