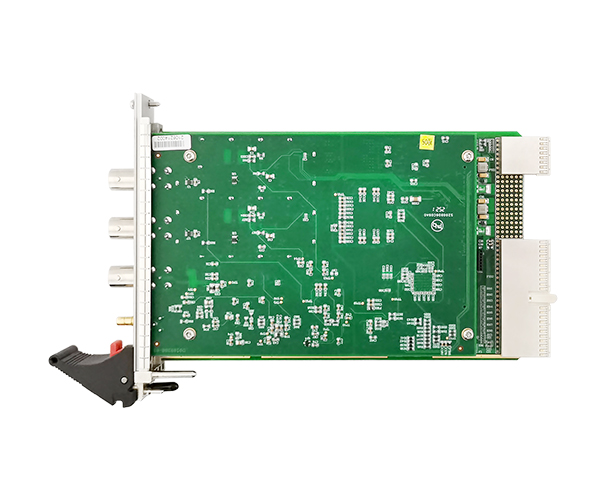

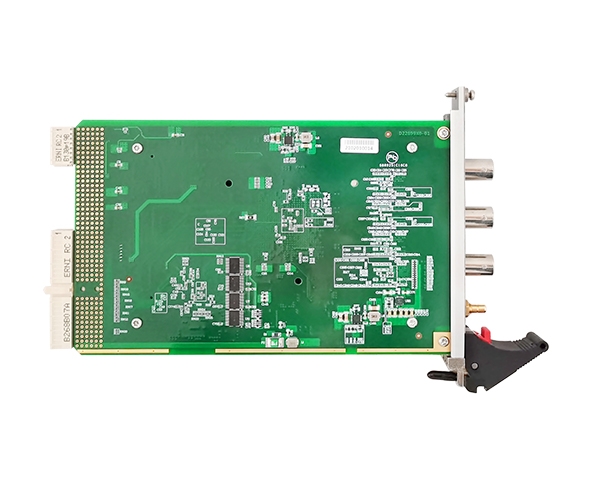

PXI8920高速采集卡
產品簡介：2通道8位2GS/s采樣數字化儀，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s帶寬模擬信號。支持多卡同步。
產品附件：BNC公頭轉BNC公頭*50cm*3 SMB母頭轉BNC公頭*50cm*1
- 產品詳情
- 相關產品
AI模擬量輸入 | ADC分辨率 | 8Bit |
輸入通道 | 2通道單端模擬輸入 | |
輸入電壓范圍 | 0.1、1 （V/Div） | |
最高實時采樣率 | 單通道工作2GS/s，雙通道同時工作每通道1GS/s | |
模擬輸入帶寬 | 高達500M（100mV/Div） | |
高達400M（1V/Div | ||
存儲器深度 | 板載2GB內存 | |
輸入阻抗 | 50Ω±1.5% | |
校準方式 | 軟件自動校準 | |
耦合方式 | 直流耦合、交流耦合 可選 | |
觸發源 | 軟件觸發、外觸發、同步信號觸發、通道觸發 | |
觸發模式 | 中間觸發、后觸發、預觸發、硬件延時觸發 | |
時鐘源 | 內部時鐘、外部時鐘 | |
連接器 | BNC連接器母插頭 | |
全自動校準，也可手動 | ||
通過PXI觸發總線接口實現多模塊之間同步 | ||
