PXIe7684 控制器
產品簡介：PXIe-7684是阿爾泰科技在PXIe7682基礎上專為數據采集行業研發的高速數據帶寬控制器，可配合我公司高速數字化儀實現數據采集、存盤等數據處理業務
產品附件：
- 產品詳情
- 相關產品

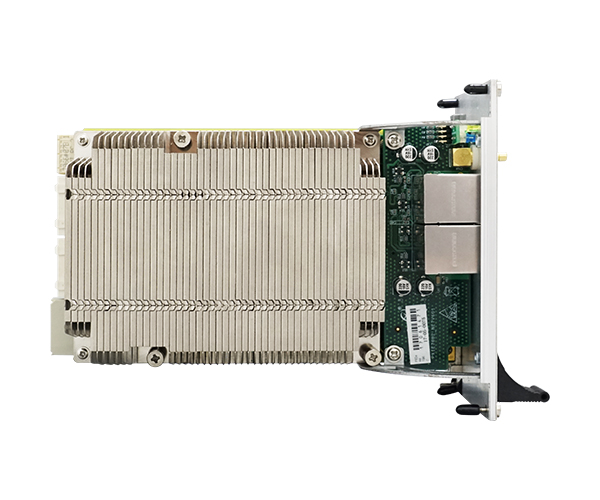

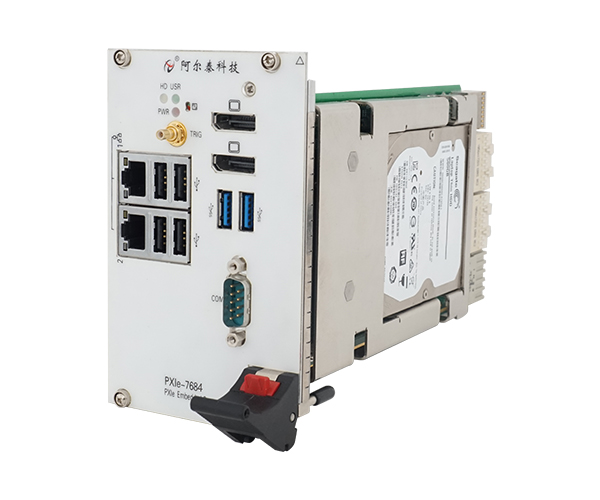

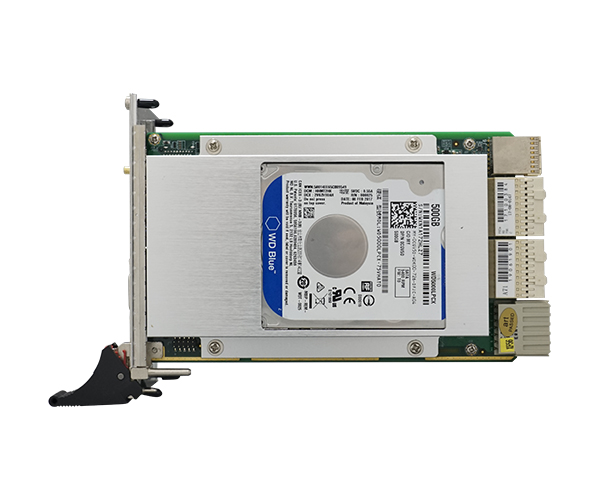

PXIe-7684是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel® Core?i7 第四代高性能處理器，內存*大可支持16G DDR3L。PXIe-7684可支持兩路x8的PXI Express鏈路，從而可以提供*大8GB/S的系統帶寬。PXIe-7684 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，**計算機領域。
系統 | CPU | Intel® Core?i7-4700EQ 2.4 GHz 2.4 GHz四核高性能處理器 |
芯片組 | Intel® QM87 Express 芯片組 | |
內存 | *高支持16GB SO-DIMM 內存，支持雙通道DDR3L SDRAM 1333/1600MHZ 內存 | |
顯示接口 | DP接口 | 3840×2160@60HZ DisplayPort 適配器可轉其他標準接口，支持的*大分辨率與所選擇的適配器有關 |
存儲設備 | SATA接口 | 500 GB（默認）HDD或更大 或 240 GB SSD或更大（可選），支持AHCI模式 |
I/O接口 | USB2.0 | 4個USB2.0 |
USB3.0 | 2個USB3.0 | |
以太網 | 2個千兆以太網口，兩個RJ-45接口，在前面板上帶速度/鏈接/狀態LED指示燈 | |
觸發I/O | 前面板提供SMB連接器， 用于PXI觸發總線發送/接收外部觸發信號 | |
產品特點 | 系統帶寬 | *大系統帶寬支持 8 GB/s |
鏈路能力 | PXI Express Gen2鏈路能力： 2Link x8 | |
應用環境 與 機械尺寸 | 工作溫度 | 0~50℃（使用機械硬盤時） -20~55℃（使用固態硬盤時） |
存儲溫度 | -45-85℃ | |
相對濕度 | 5%-95%，非冷凝 | |
尺寸 | 3U/4槽PXI/CompactPCI標準 | |
所需插槽 | 1個系統槽+3個控制器擴展槽 | |
重量 | 約1Kg | |
系統功耗 | 50W | |
操作系統 | Win7/Win8/Win10/ Linux | |
