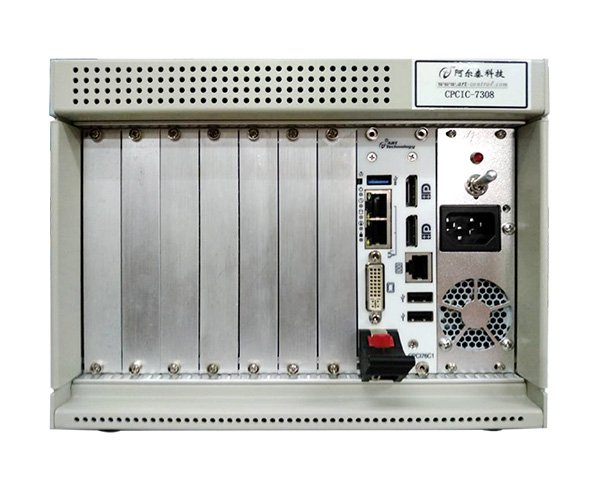

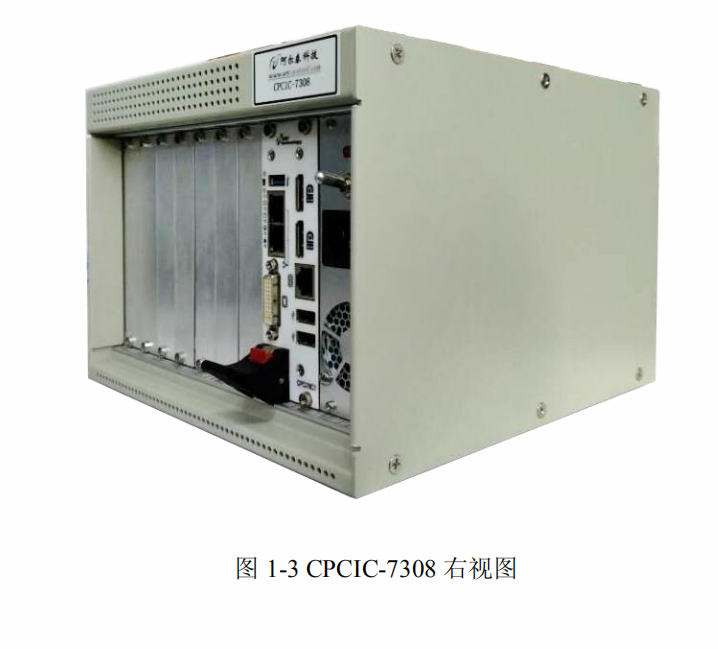

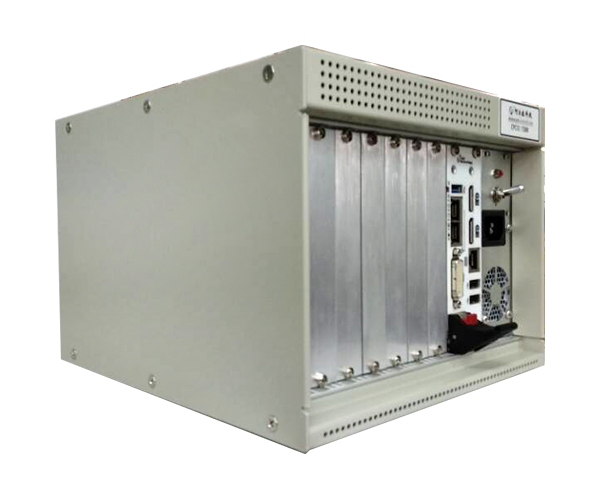

產品指標 | 機箱整體為4U高度金屬結構 |
8槽3U Compact PCI 32位/66MHz高速總線無源背板 | |
8槽3U CPCI背板，1個系統槽，7個擴展槽 | |
V(I/O)可選+3.3V或+5V | |
250W ATX電源 | |
符合PICMG2.0（Compact PCI規范）標準 符合PICMG2.1（熱拔插規范）標準 符合PICMG2.5 R1.0 Compact PCI計算機技術規格 | |
溫控可調速風扇 | |
裝有4個帶濾網風扇（濾網可拆卸） | |
可支持不帶隔離或帶隔離 | |
EMC/EMI：CE，F(xiàn)CC Class A | |
工作溫度：0℃~+50℃ | |
存儲溫度：-20℃~+80℃ | |
相對濕度：5%~95%，無凝露 | |
尺寸：233mm×177mm×258mm（W×H×D） |
安裝步驟及注意事項
在插拔卡的過程中需要非常的小心，若安裝不當，則極易損傷機箱的背板。 機箱的系統模塊
只能安裝到指定的系統槽，不要插到別的插槽，也不要把外圍設備卡插到系統槽中。
安裝設備按照以下步驟安裝設備卡：
1、確認卡的手柄未被鎖住，若鎖住了，則松開手柄。 注意：請勿將手指放在手柄下部的鉸鏈
處，防止擠壓手指。
2、豎直持卡，確保卡的方向正確，將卡的上下兩側放入機箱的導軌槽，將卡小心推進插入機
箱，直到手柄 抵觸到機箱上的孔位。
若未正確安裝，請將卡抽出重新安裝，不要強行插入。
3、按下卡下端的手柄，將卡定位。
移除設備若要移除卡，步驟如下：
1、松開前面板的螺絲，解鎖手柄；
2、按下卡下端的手柄，從背板松開與卡的連接，再將卡拔出。
啟動系統之前，請首先檢查電源，調整到正確的輸入電壓。
其他詳情請聯系我司工作人員索要產品說明書了解詳情。
