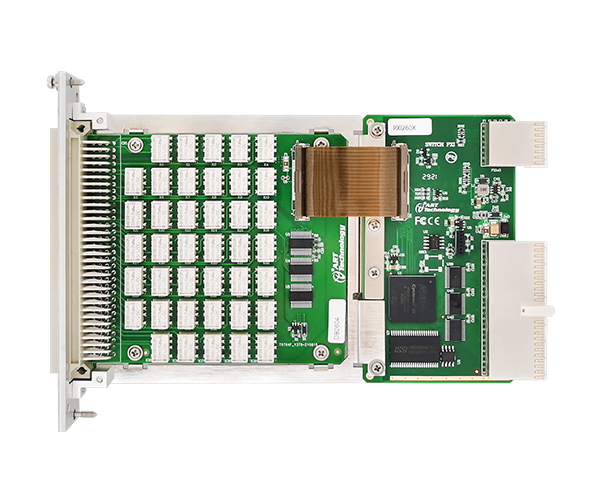

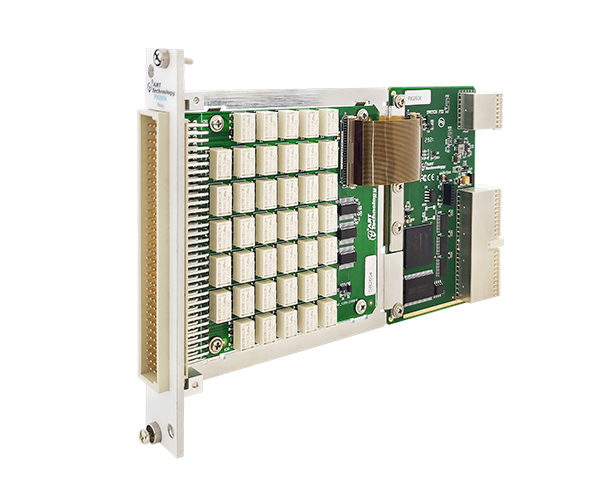

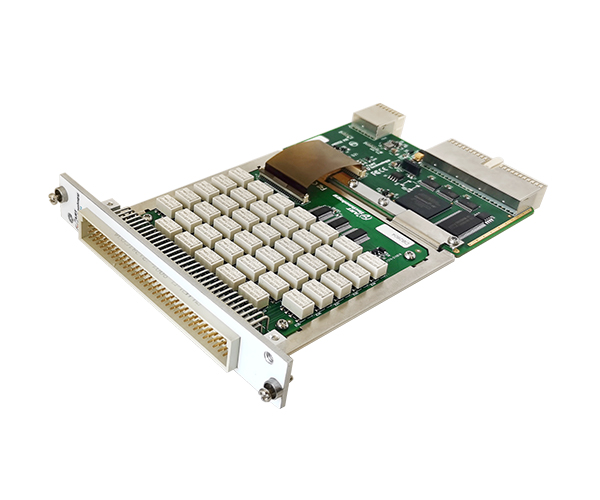

PXI2604通用開關卡
產品簡介:PXI2604是一款由40個單刀雙擲繼電器組成的通用開關模塊,PXI2604還具有監測繼電器的板載繼電器計數的功能,
產品附件:
- 產品詳情
 - 相關產品

產品型號  | PXI2604  | |||
產品系列  | 通用開關  | |||
連接器  | DIN41612-128P公頭  | |||
接線方式  | TB2604前置式接線端子盒(選配)  | |||
拓撲結構  | 40-SPDT通用開關  | |||
輸入特性  | *大切換電壓  | 通道間  | 100V  | |
通道對地  | 100V , CAT I  | |||
*大切換功率(單通道)  | 60W,62.5VA  | |||
*大切換電流(單通道)  | 1A  | |||
*大承載電流(單通道)  | 1A  | |||
*大電流下同時工作通道數  | 40路  | |||
*小開關負載  | 20mV/1mA  | |||
直流路徑電阻  | *初時  | <0.5Ω  | ||
壽命終止時  | ≥1.0Ω  | |||
熱電動勢  | <12μV,典型值  | |||
帶寬(-3 dB ,50Ω終端)  | ≥40MHz,典型值  | |||
支持PXI Trigger<0..7>觸發  | ||||
