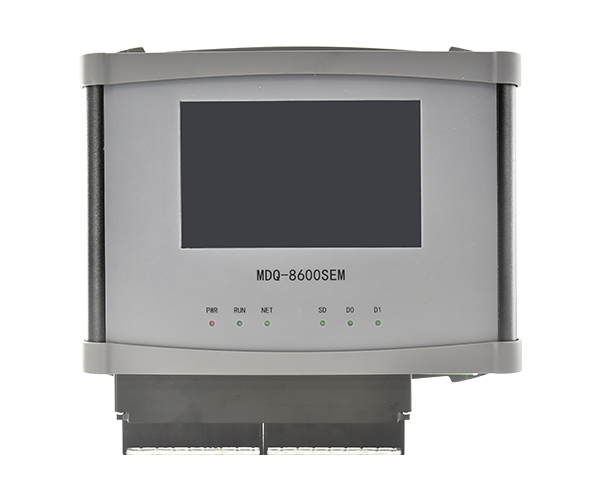

MDQ-8600SEM 全隔離熱電偶采集模塊
產品簡介：MDQ-8600SEM為16路通道間全隔離熱電偶采集，2路數字量輸出模塊，2路以太網通訊接口，支持TCP Server、TCP Client、UDP Server和UDP Client 4種MODBUS TCP協議的連接。帶觸摸顯示屏，同時配備良好的人機交互界面，使用方便，性能穩定。
產品附件：
在線咨詢
加入對比
加入方案池- 產品詳情
- 相關產品
模擬量輸入 | |
輸入通道 | 16路通道間全隔離熱電偶采集 |
采集量程 | J型熱電偶 0~1200℃ K型熱電偶 -40~1300℃（默認量程） T型熱電偶 -200~400℃ E型熱電偶 0~1000℃ R型熱電偶 0~1700℃ S型熱電偶 0~1768℃ B型熱電偶 0~1800℃ N型熱電偶 0~1300℃ WRe5/26(C型)熱電偶0~2310℃ WRe3/25(D型)熱電偶0~2315℃ WRe5/20(A型)熱電偶0~2500℃ |
量程設置 | 通道量程可以單獨設置 |
采樣速率 | 單通道10~1000sps，上位機軟件可選 |
分辨率 | 16位 |
采集精度 | 單通道采樣速率為10~50sps J、K、T、E、N型熱電偶誤差1℃以內， R、S、B、A、C、D型熱電偶誤差2℃以內； 單通道采樣速率為60~1K sps J、K、T、E、N型熱電偶誤差2℃以內 {C}R、{C}S、A、C、D型熱電偶誤差4℃以內； B型誤差10℃以內 |
通道斷偶 | 具有斷偶檢測功能 |
補償方式 | 冷端補償 |
數字量輸出 | |
輸出通道 | 2路隔離漏極開路輸出 外部輸入范圍10~30V/1A |
隔離電壓 | 3.75KVrms |
工作模式 | 普通DO輸出（默認模式），上限實時報警，上限鎖存報警，下限實時報警，下限鎖存報警 |
其他 | |
網口 | 雙網口（內部有交換機），10/100Mbps以太網 |
存儲 | TF卡最大支持128G |
顯示屏 | 108.00(長)*64.80(寬)mm 800*480像素彩色觸摸屏 |
看門狗 | 雙看門狗 |
供電電壓 | +10V～30VDC |
電源保護 | 電源反向保護 |
功耗 | 額定值10W@24VDC |
操作溫度 | -20℃～＋70℃ |
存儲溫度 | -20℃～＋70℃ |
