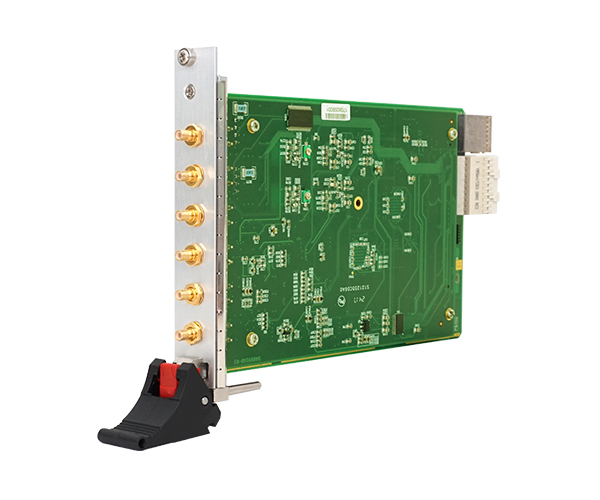

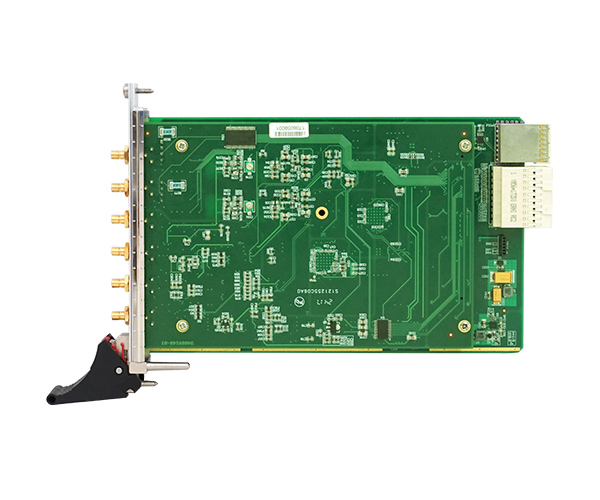

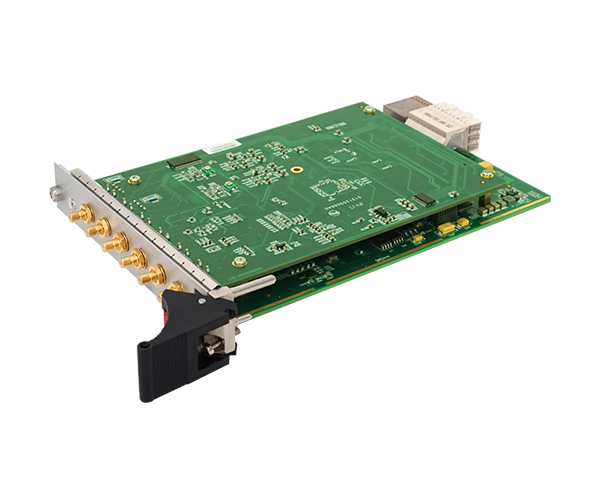

PXIe8912/8914/8916高速采集卡
產品簡介：250MS/s 12/14/16位 2通道同步采樣數字化儀
產品附件：SMB母頭轉BNC公頭*50cm*6
- 產品詳情
- 相關產品
功能特點：
1、提供PCIe×4 Gen2接口協議。
2、具有高速穩定可靠的采樣速率250MS/s。
3、模擬帶寬高達100MHz。
4、該數字化儀每個輸入通道擁有獨立的A/D轉換器和獨立的程控放大器，可以無相位延時的同步記錄信號。
5、每通道可獨立程控輸入阻抗1MΩ或50Ω，可以靈活適用于高低阻抗的場合。
6、板載2GB內存，極大的保證了即使在高采樣率下也可以進行長時間記錄。
7、支持連續采集和有限點采集，通過DMA實現非常高速的數據流模式，連續傳輸速度能到1GB/s，在保持完整信息的同時對其進行存儲或分析。結合阿爾泰科技的測控軟件及PXIe-SSDM2X存儲模塊可實現高速數據流盤及回放，兼容市場主流磁盤陣列。
8、在同一系統運行多個PXIe8912/8914板卡時，板卡之間可以通過同步總線互聯，可以將主卡的時鐘和觸發信號分發給從卡，系統將獲得2到多個完全同步的通道體驗。
總線類型 | PXIe總線 | |
操作系統 | XP、Win7、Win8、Win10 | |
AD模擬量輸入 | 分辨率 | 12Bit（PXIe8912）、14Bit（PXIe8914） |
輸入量程 | ±5V、±1V | |
過壓保護 | ±5V | |
*大采集速率 | 250MS/s | |
通道數量 | 2通道 | |
輸入阻抗 | 1MΩ和 50Ω可程控配置 | |
耦合方式 | 直流耦合、交流耦合（可程控配置） | |
采集模式 | 連續采樣、有限點采樣 | |
存儲器深度 | 板載 2GB 內存 | |
觸發源 | 軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 | |
觸發模式 | 中間觸發、預觸發、后觸發及硬件延時觸發 | |
模擬帶寬(-3dB 典型值) | 100M | |
數據存儲 | 可搭配PXIe-SSDM2X存儲模塊實現高達1GMB/s實時數據流盤 | |
