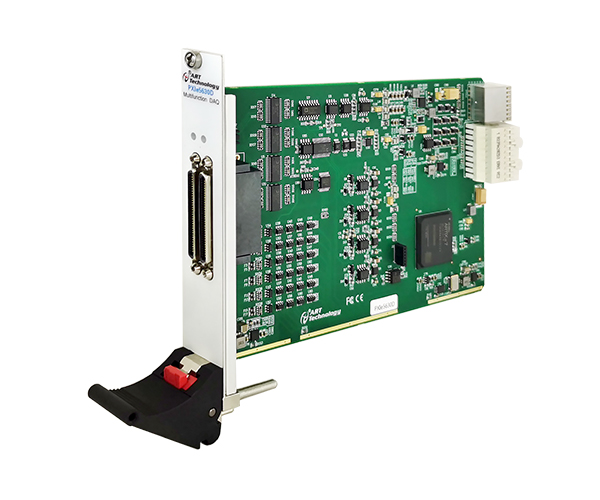

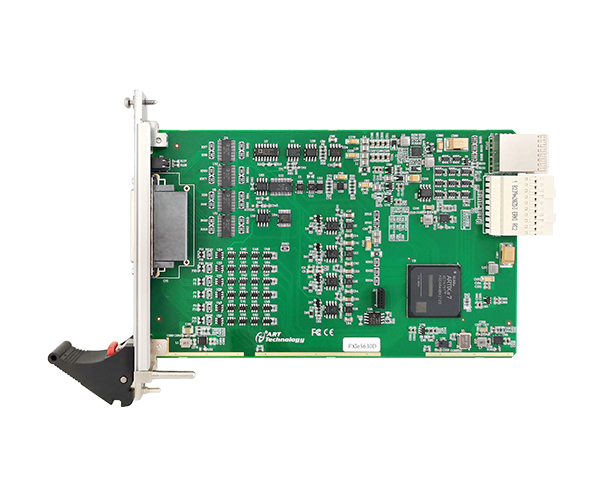

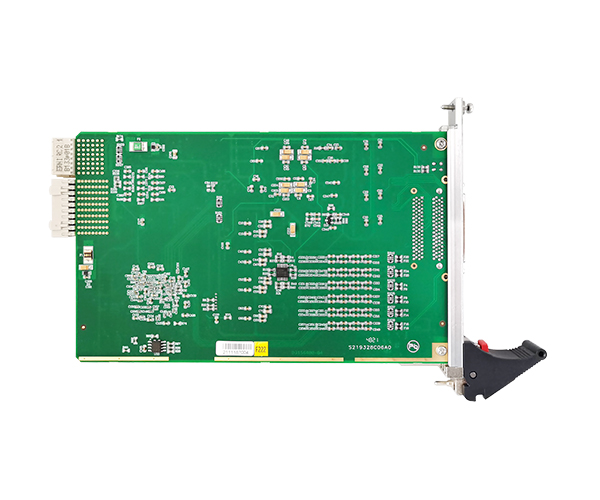

PXIe5630D/5631D/5632D/5633D 多功能采集卡
產品簡介:64 通道或32通道模擬量輸入;4通道模擬量同步輸出;8路帶緩沖數字I/O;16/8路可編程I/O及2通道多功能計數器。
產品附件:mini68芯 雙排 即:A68X2D-II
- 產品詳情
 - 相關產品

參數  | AI  | AO  | CTR  | DIO  | ||||
型號  | 分辨率  | 采樣速率  | 通道數  | 分辨率  | 采樣速率  | 通道數  | 通道數  | 通道數  |
PXIe5630D  | 16bit  | 500Ksps  | 64路單端/32路差分  | 16bit  | 1Msps  | 4路  | 2路  | 24路  |
PXIe5631D  | 16bit  | 500Ksps  | 32路單端/16路差分  | 16bit  | 1Msps  | 2路  | 1路  | 16路  |
PXIe5632D  | 16bit  | 250Ksps  | 64路單端/32路差分  | 16bit  | 1Msps  | 4路  | 2路  | 24路  |
PXIe5633D  | 16bit  | 250Ksps  | 32路單端/16路差分  | 16bit  | 1Msps  | 2路  | 1路  | 16路  |
AI模擬量輸入  | ADC分辨率  | 16位(Bit)  |
采樣范圍  | ±10V、±5V、±2V、±1V  | |
采樣速率  | 單通道:最大采樣頻率為500 KSps 多通道:各通道最大采樣頻率=500 KSps / 設置的采樣通道總數  | |
采樣模式  | 按需單點采樣、有限點采樣、連續采樣  | |
存儲器深度  | 16K字(點)FIFO存儲器  | |
通道掃描模式  | 異步循環掃描  | |
觸發源  | 軟件強制觸發、模擬觸發、數字觸發  | |
AO模擬量輸出  | 分辨率  | 16位(Bit)  |
最大轉換速率  | 單通道最高1Msps,多通道最高500k  | |
輸出范圍  | ±10V  | |
驅動能力  | 5mA  | |
通道輸出模式  | 同步輸出  | |
生成模式  | 單點(按需)生成、有限點生成、連續生成  | |
CTR計數器  | 計數器位數  | 32位  |
電氣標準  | TTL電平  | |
計數器功能  | CI:邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量  | |
CO:脈沖輸出  | ||
DI/O  | 通道數  | 8路支持帶緩存DIO(P0.<0..7>)  |
PFI通道  | 16路(PXIe5630D/5632D);8路(PXIe5631D/5633D)  | |
配置方式  | 程控I/O方向與狀態  | |
采樣方式  | 按需單點采樣、有限點采樣、連續采樣  | |
軟件自動校準  | ||
支持多卡同步  | ||
