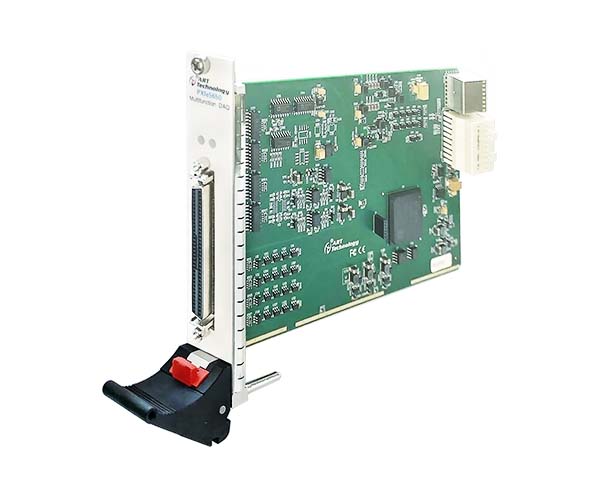

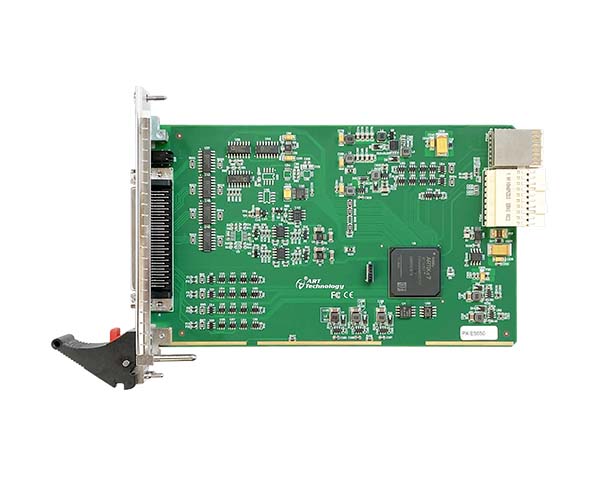

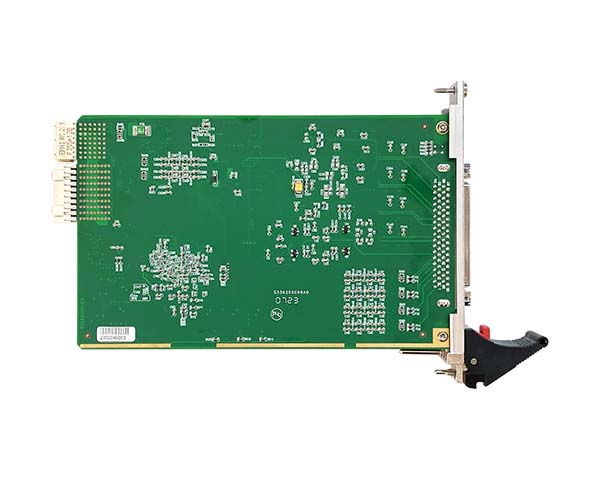

PXIe5654/5655/5656/5657 多功能采集卡
產品簡介：500/250Ksps， 16位，32/16路異步模擬量輸入；100Ksps，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
產品附件：68芯SCSI 即：A68D
- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 16位（Bit） |
輸入通道 | 單端32路/差分16路異步采集（PXIe-5654/5656）； 單端16路/差分8路異步采集（PXIe-5655/5657） | |
輸入量程 | ±10V、±5V、±2V、±1V | |
采樣率 | 500KHz（PXIe-5654/5655）； 250KHz（PXIe-5656/5657） | |
采樣模式 | 按需單點采集、連續采集、有限點采集 | |
存儲器深度 | 16K 點 FIFO | |
AD觸發源 | AD首通道觸發、模擬量觸發、數字量觸發 | |
DA模擬量輸出 | 輸出通道 | 4路同步輸出（PXIe-5654）； 2路同步輸出（PXIe-5655）； 0路同步輸出（PXIe-5656/5657） |
采集速率 | 16位DA精度，最大100KHz采樣速率 | |
量程 | ±10V | |
存儲器深度 | 16K 點 FIFO | |
CTR計數器 | 通道數 | 1路32位 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
采樣方式 | CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DI/O | 通道數 | 共16路： 8路支持帶緩存DIO（P0.<0...7>）， 8路PFI（PFI<0...7>/P1） |
DIO存儲器深度 | 2K點FIFO | |
配置方式 | 程控I/O方向與狀態 | |
軟件自動校準 | ||
支持多卡同步 | ||
