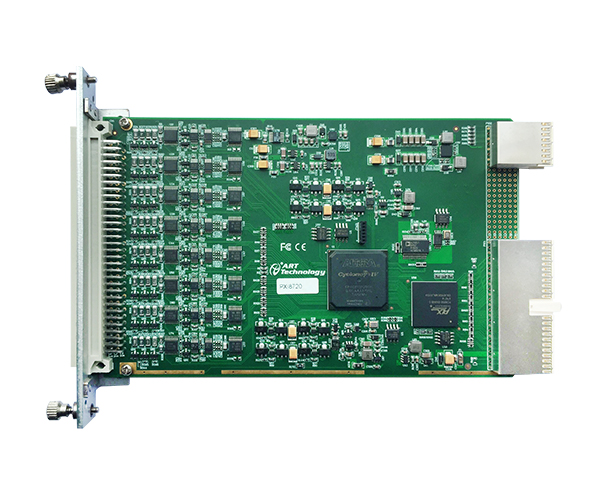

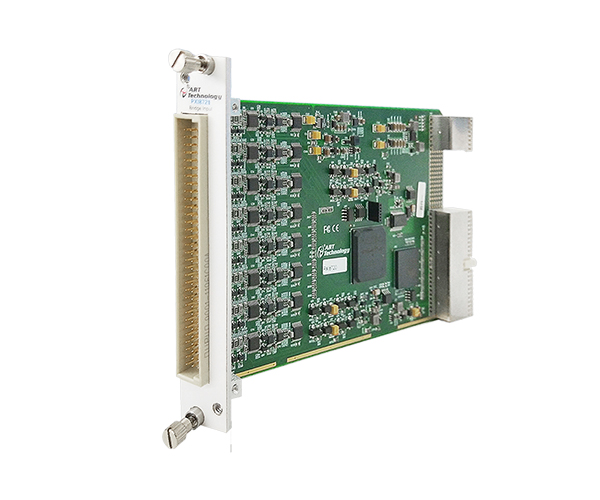

PXI8721應變/壓力采集卡
產品簡介：8路同步模擬輸入通道，24bit分辨率，支持四分之一、半橋或全橋的傳感器。
產品附件：
- 產品詳情
- 相關產品
AI模擬量輸入 | 通道數量 | 8通道 |
分辨率 | 24 bits | |
采樣范圍 | ±100mV/V @VEX≤2.5V | |
±25mV/V @VEX≥2.75V | ||
通道配置 | 差分 | |
采樣速率 | 1 S/s ~ 100S/s 步進為1S/s 100S/s ~ 25.6 kS/s 步進為100S/s | |
校準方式 | 手動校準 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 8K 點FIFO | |
觸發源 | 軟件觸發、數字邊沿觸發 | |
橋配置 | 配置方式 | 全橋、半橋、四分之一橋 |
選擇方式 | 軟件每通道單獨配置 | |
橋電阻 | 四分之一橋可選擇120Ω、350Ω、1kΩ | |
激勵特性 | 輸出類型 | 差分直流電壓 |
選擇方式 | 軟件每通道單獨配置 | |
電壓值 | 0.625V、1V、1.5V、2V、2.5V、2.75V、3.3V、5V、7.5V、10V | |
PXI8721可與TB8720前置式接線盒配合使用，實現螺栓端子連接 | ||
