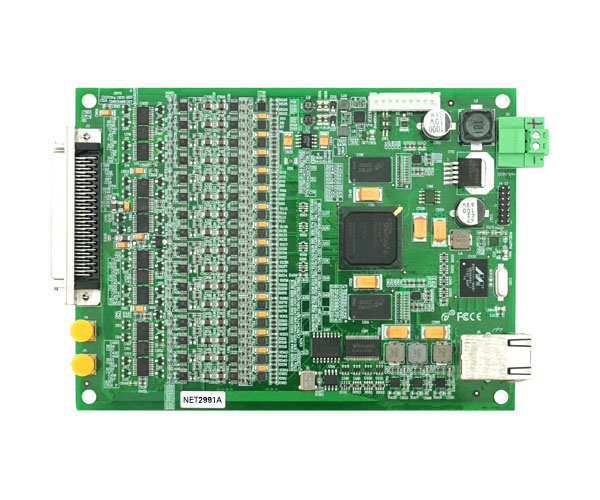

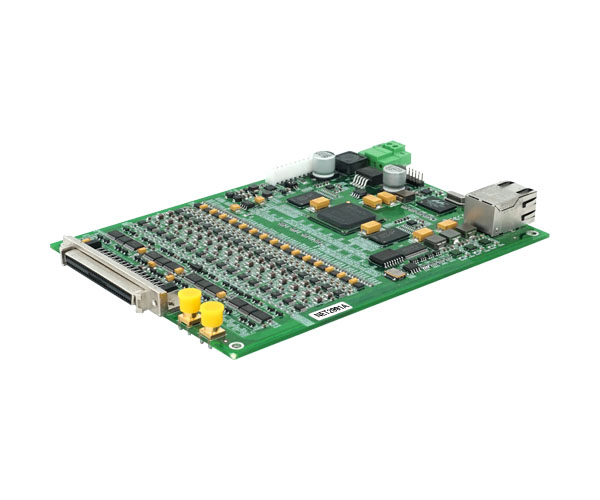

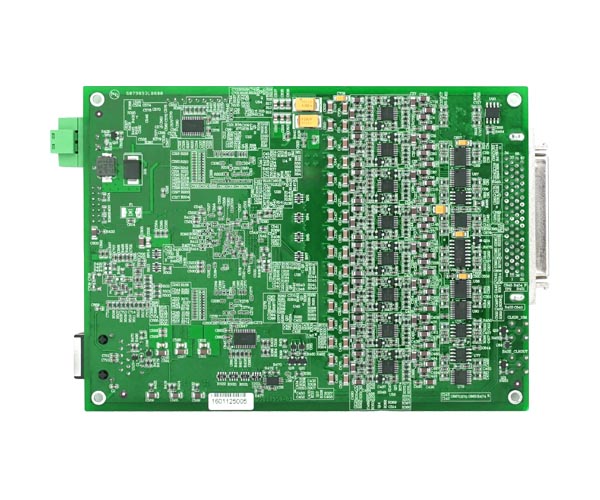

NET2991A同步采集卡
產品簡介：1MS/s 16位 16路同步模擬量輸入千兆以太網卡.
產品附件：68芯SCSI 即：A68D
- 產品詳情
- 相關產品
模擬量輸入 | 通道數 | 單端16路/差分16路（每通道可單獨配置） |
精度 | 16位 | |
采樣頻率 | 500KS/s | |
AD量程 | ±10V，±5V、±2.5V，±1.25V | |
過壓保護 | 30V 10ms | |
校準方式 | 軟件自動校準 | |
采樣方式 | 同步采樣 | |
采樣模式 | 連續采樣、有限采樣 | |
耦合方式 | 直流耦合 | |
觸發源 | 軟件觸發、模擬觸發、數字觸發、同步觸發 | |
輸入阻抗 | 500KΩ | |
外時鐘輸入范圍 | ≤500KHz，TTL電平信號 | |
數據讀取方式 | 1000M網絡 | |
每通道存儲深度 | 12M點 | |
數字量輸入 | 通道數 | 16路 |
電氣標準 | TTL兼容 | |
默認上電狀態 | 低電平 | |
邏輯輸入電平 | 高電平：Max 5V，Min 2V 低電平：Max 0.8V，Min 0V | |
輸入速率 | 1MHz | |
每通道存儲深度 | 12Mb | |
以太**性 | 網絡類型 | 1000M以太網 |
網絡協議 | UDP | |
本地IP地址 | 192.168.0.145 | |
本地端口 | 9000 | |
其他 | 外部供電 | DC（8~24V） |
板卡功耗 | 典型值：750mA(12V) Max值：800mA(12V) | |
板卡尺寸 | 158.9mm*117.2mm |
