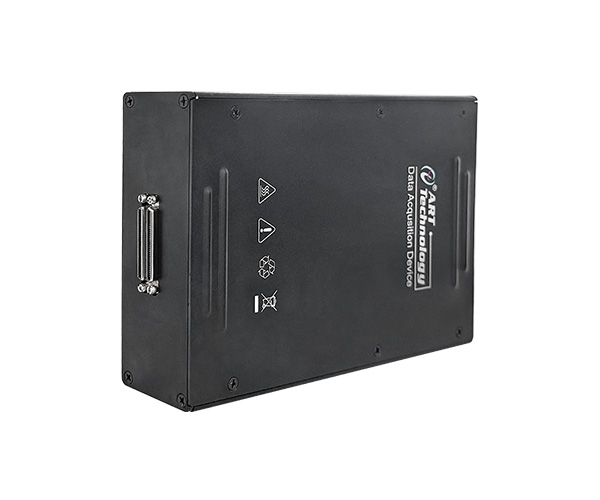

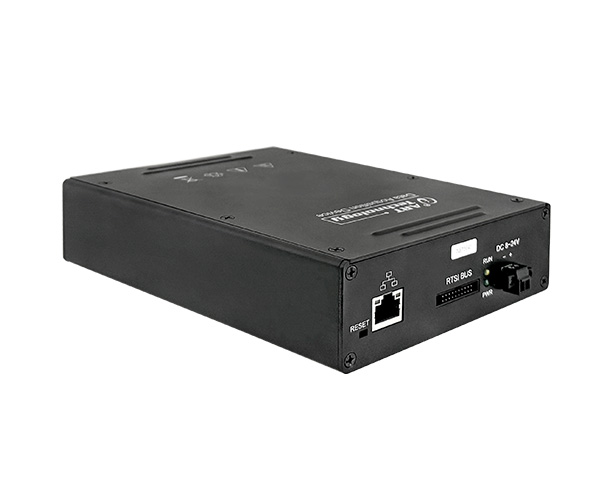

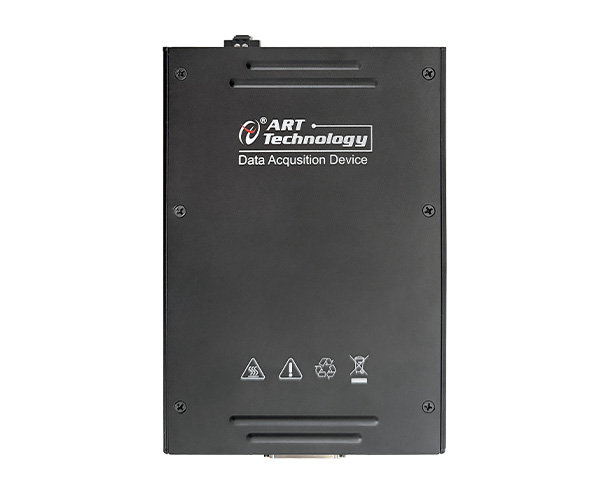

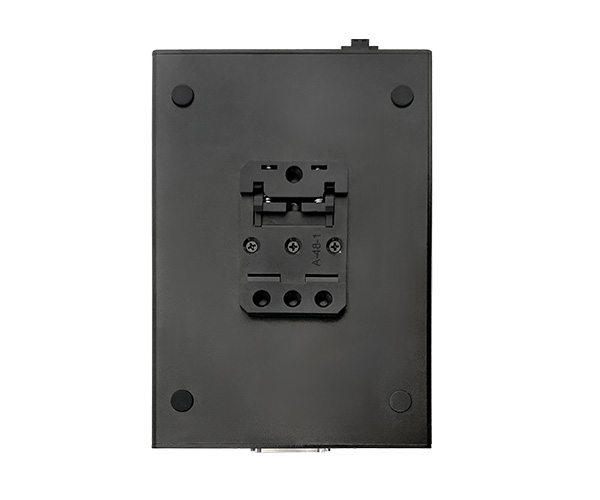

NET5640/5641/5642/5643網口采集卡
產品簡介：64路單端/32路差分，16bit ，2MS/s異步模擬量輸入；4路，16bit，2MS/s同步模擬量輸出；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器；
產品附件：mini68芯 雙排 即：A68X2D-II,mini68芯 單排 即：A68D-VHDCI
- 產品詳情
- 相關產品
參數 | AI | AO | CTR | DIO | ||||
型號 | 分辨率 | 采樣速率 | 通道數 | 分辨率 | 采樣速率 | 通道數 | 通道數 | 通道數 |
NET5640 | 16bit | 2Msps | 64路單端/32路差分 | 16bit | 2Msps | 4路 | 2路 | 24路 |
NET5641 | 16bit | 2Msps | 32路單端/16路差分 | 16bit | 2Msps | 2路 | 1路 | 16路 |
NET5642 | 16bit | 2Msps | 64路單端/32路差分 | - | - | 0路 | 2路 | 24路 |
NET5643 | 16bit | 2Msps | 32路單端/16路差分 | - | - | 0路 | 1路 | 16路 |
AI模擬量輸入 | ADC分辨率 | 16bit |
采樣范圍 | ±10V、±5V、±2V、±1V | |
采樣速率 | 單通道最大2MSps，多通道最大500Sps | |
通道掃描模式 | 異步循環掃描 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | ||
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
AO模擬量輸出 | DAC分辨率 | 16bit |
最大采集速率 | 2Msps | |
生成信號范圍 | ±10V | |
驅動能力 | 5mA | |
存儲器深度 | 內置DDR3，最大緩存128MB | |
通道輸出模式 | 同步輸出 | |
生成模式 | 單點（按需）采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、DTR數字觸發 | |
DIO | Port0通道 | 8路支持帶緩存DIO（P0.<0...7>） |
PFI通道 | 16路或8路 | |
電氣標準 | TTL兼容 | |
配置方式 | 程控I/O方向與狀態 | |
采樣方式 | 按需單點采樣、有限點采樣、連續采樣 | |
CTR計數器 | 計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、 脈寬測量、雙邊沿間隔測量、線性、角度位置測量 |
CO：脈沖輸出位置測量 |
